一、產品性能

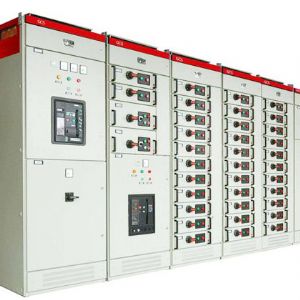

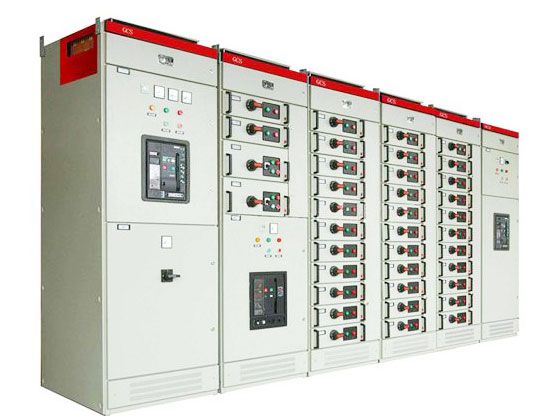

GCS低壓抽出式開關柜適用于發電廠、變電站、石油化工部門，廠礦企業、飯店及高層建筑低壓配電系統的動力、配電和電動機控制中心，電容補償等的電能轉換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

裝置是根據電力部主管上級、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口，動力集中控制、方便安全維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠原則設計的新型低壓抽出式開關柜。產品具有分斷、接通能力高，動穩定性好，電氣方案靈活，組合方便，系列性、實用性強，結構新穎、防擴等級高等特點。可以作為低壓抽出式開關柜的換代產品使用。

裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》、ZBK36001《低壓抽出式成套開關設備》等標準。

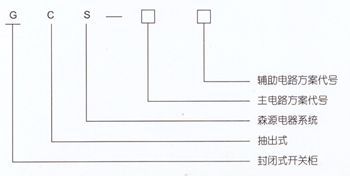

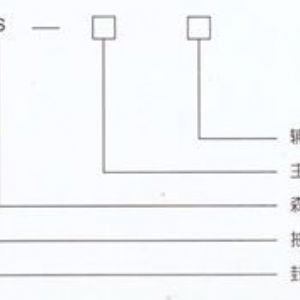

二、型號含義

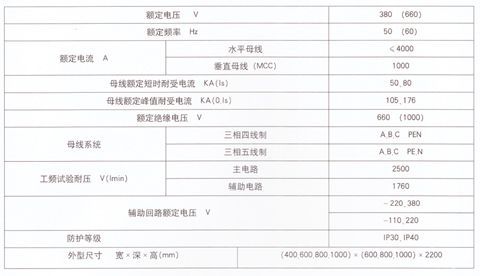

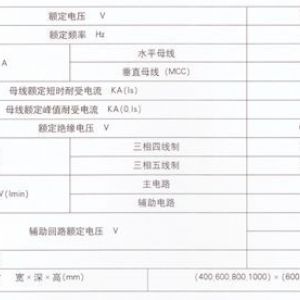

三、技術數據

四、結構概述

柜體強度、剛度好。GCS柜選用了西門子公司沿用至今的8MF型鋼，其板料厚，材料及形狀截面積比其它柜型所用型鋼大很多，所以8MF型鋼的強度和剛度好很多。

水平母線、垂直母線的短時耐受電流均達到80KA/1S，峰值耐受電流均達到176KA/0.1S這一性能高于其它型開關柜。

GCS柜選用的AH開關是由日本寺崎公司引進的（國產化型號DW914），為GCS柜的理想斷路器，該產品技術指標高，保護功能完備，具有長、短、瞬三段保護，并且裝柜不降容，這是其它型開關不能比擬的。

PC柜可裝三臺1600A及以下的開關，減少占地面積，降低工程造價。MCC柜可由1/2、1、1.5、2、3單元五種不同的功能單元組成，抽屜的推入、拉出及開關的分合都是通過操作統一手柄實現的。

由于采用水平母線柜后平置，使電纜室上下均有進出通道，解決了老產品無法上出線的問題。柜內所裝電器元件及附件都是由指定廠家生產，有完善的質量保證體系。

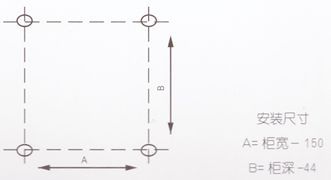

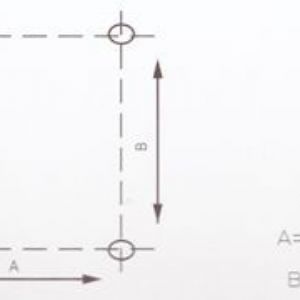

五、安裝尺寸
