一、產品性能

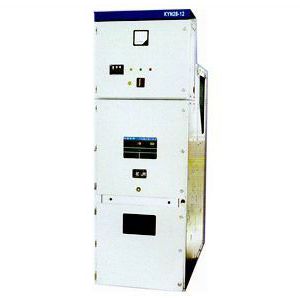

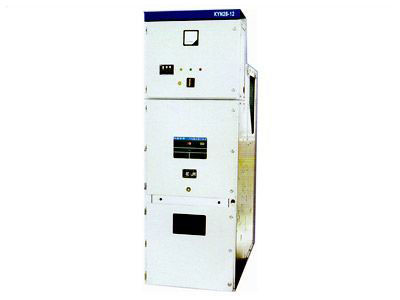

KYN28-12型戶內金屬鎧裝抽式開關設備（以下簡稱開關設備），系3－10千伏三相交流50HZ單母線及單母線分段系統的成套配電設備。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、檢測之用。本開關滿足IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的連鎖功能，即可配用ABB公司的VD4真空斷路器，又可配用VSL真控斷路器，實為一種性能優越的配電裝置。

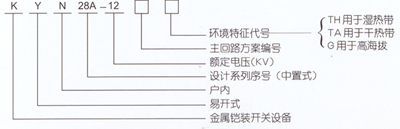

二、型號含義

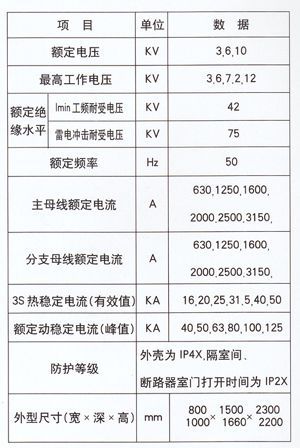

三、主要技術參數

四、結構概述

開關設備按GB3906－91中的鎧裝式金屬封閉開關設備而設計，整體是由柜體和中置式的隔室，外殼防護等級為IP4X,各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝。提高了開關設備的安全性、靈活性、減少了占地面積。

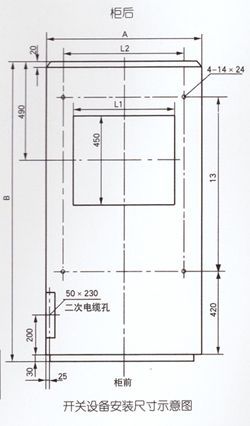

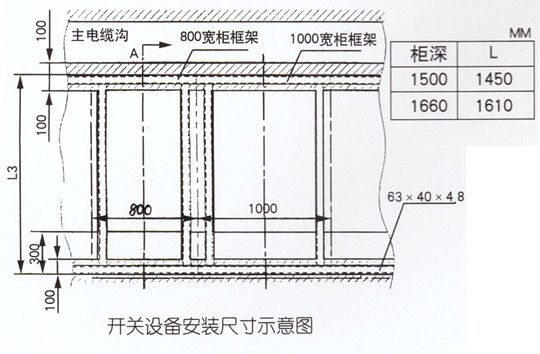

五、安裝尺寸
