概述

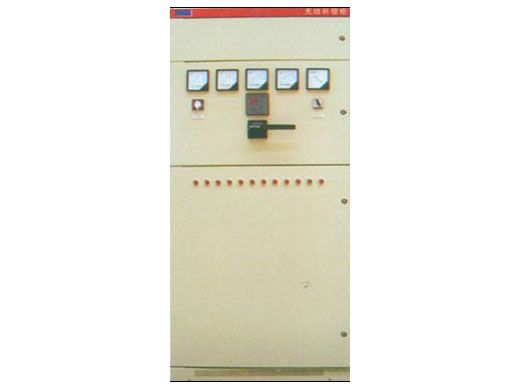

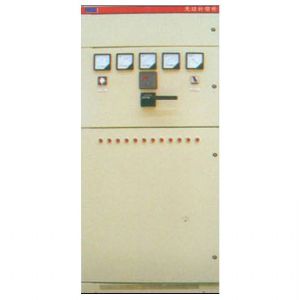

　　低壓無功自動補償成套裝置主要用于低壓配電室，與配電屏并列，用于集中補償系統無功功率，提高功率因數，減少系統的無功損耗，改善電能質量。該裝置可自動根據系統無功功率的變化而改變補償容量，從而達到理想的補償效果。可廣泛應用于冶金、礦山、建材、機械制造、輕工、化工、港口等行業，尤其適用于負荷變化較大的工況。

工作原理及裝置特點

　　低壓無功自動補償成套裝置利用控制器跟蹤系統無功負荷的變化．選功率因數或無功功率作為判據，自動合理投切，減少投切次數，避免投切振蕩和無功倒送的阿題。從而使系統的功率因數保持為理想狀態。投切機構可選接觸器投切、可控硅投切、復合開關投切方式中的任一種(選型指導見附錄)，滿足不同電網環境對投切機構的要求。

　　多回路循環投切運行方式，有效地避免分組投切時個別電容投切過于頻繁的問題。自動快速跟蹤無功功率的變化，實現優化控制：

　　節電效果明顯，功率因數可提高到0．95以上：

　　多種補償形式：三相共補、三相分補、共補+分補三種形式。根據電網的實際情況，兼顧補償效果和成本，合理選用補償形式。充分解決補償無功和三相不平衡之間以及三相分補和成本之間的矛盾。對三相基本平衡系統采用三相共補的方式，補償效果好、成本低。對三相不平衡較嚴重的系統采用三相分補的形式補償，有效解決三相不平衡系統的過補欠補問題．成本較高。對三相不平衡不嚴重的系統，采用共補+分補的形式補償，既避免過補欠補問題，又成本相對較低。

主要技術參數

　　額定電壓：400V、690V；

　　補償容量：按照配電容量的30％計算或根據用戶的實際需求；

　　結構形式：GGD、PGL、GCS、GCK、MNS等標準柜體任選，與低壓配電柜并盤安裝，也可按用戶實際需求設計制作；

　　保護功能：過壓、欠壓、缺相、欠流等功能．選用功能有諧波超限、零序超限等：

　　防護等級：IP20～lP30(由所選用配電柜型確定)；

　　殘留電壓：施加電壓斷開3分鐘后．降到50V以下。
